芯驰D9工业芯
时间:2022-03-07 11:32:47
CPU:
Cortex-A55 MP8 Cluster, 2.4GHz
Cortex-A55 MP4 Cluster, 2.4GHz
3x Cortex-R5 Cluster, 800MHz, Dual- Core Lock-Step
Multimedia:
NPU 8TOPS
PowerVR 9XM 3D GPU, 200GFLOPS
H.264 Video Encoder/Decoder 4Kp30
H.265 Video Encoder/Decoder 4Kp30
MIPI CSI x2 + MIPI DSI x2
Parallel CSI x1
LVDS Display x2
Rich Connectivity Interface:
PCIe 3.0, 2x 1-lane or 1x 2-lane
2x USB 3.0
2x 1G Ethernet TSN
4x CANFD
16x LIN/UART
8x SPI
12x I2C
6x I2S/TDM
2x SD/SDIO, 1x eMMC
Package:
21x21mm FCBGA, 0.8mm Pitch
-40 – 105C Tj
CPU:
Cortex-A55 MP8 Cluster, 2.4GHz
Cortex-A55 MP4 Cluster, 2.4GHz
3x Cortex-R5 Cluster, 800MHz, Dual- Core Lock-Step
Multimedia:
NPU 8TOPS
PowerVR 9XM 3D GPU, 200GFLOPS
H.264 Video Encoder/Decoder 4Kp30
H.265 Video Encoder/Decoder 4Kp30
MIPI CSI x2 + MIPI DSI x2
Parallel CSI x1
LVDS Display x2
Rich Connectivity Interface:
PCIe 3.0, 2x 1-lane or 1x 2-lane
2x USB 3.0
2x 1G Ethernet TSN
4x CANFD
16x LIN/UART
8x SPI
12x I2C
6x I2S/TDM
2x SD/SDIO, 1x eMMC
Package:
21x21mm FCBGA, 0.8mm Pitch
-40 – 105C Tj
CPU:
Cortex-A55 MP8 Cluster, 2.4GHz
Cortex-A55 MP4 Cluster, 2.4GHz
3x Cortex-R5 Cluster, 800MHz, Dual- Core Lock-Step
Multimedia:
NPU 8TOPS
PowerVR 9XM 3D GPU, 200GFLOPS
H.264 Video Encoder/Decoder 4Kp30
H.265 Video Encoder/Decoder 4Kp30
MIPI CSI x2 + MIPI DSI x2
Parallel CSI x1
LVDS Display x2
Rich Connectivity Interface:
PCIe 3.0, 2x 1-lane or 1x 2-lane
2x USB 3.0
2x 1G Ethernet TSN
4x CANFD
16x LIN/UART
8x SPI
12x I2C
6x I2S/TDM
2x SD/SDIO, 1x eMMC
Package:
21x21mm FCBGA, 0.8mm Pitch
-40 – 105C Tj

     芯驰D系列工业芯(D9/D3)是专为新一代电力智能设备、工业互联网设备、工业控制设备、工业机器人、工程机械、轨道交通等先进工业应用设计的高可靠、高安全、高实时、高性能芯片。

     采用多核异构芯片架构,内置高性能的Cortex-A55 CPU内核及双核锁步的高实时高可靠Cortex R5内核;支持安全启动且配套安全OS,内置HSM支持TRNG、AES、RSA、SHA、SM2/3/4/9;内置了大容量三级Cache并支持多中断并行响应执行功能;集成了PCIe3.0/USB3.0/Ethernet TSN/SDIO3.0/CAN FD/Octal SPI/SPI/I2C/UART&LIN等丰富的外设接口。

       基于芯驰D9的工业网关解决方案参考设解决方案,展示了可靠的安全启动与强大的多系统同时运行,利用D9芯片丰富的外设接口,可支持两路时间敏感以太网接口和多路通用以太网接口,配置了丰富的RS485/RS232通讯接口。帮助客户在满足系统可靠与安全的条件下,实现工业网关机所需的极其丰富的外设接口需求。



      高性能D9芯片还广泛应用于电力智能设备领域,内置双核锁步Cortex R5配合安全启动、内置HSM支持SM2/3/4/9国密算法、支持高实时多并行中断响应、支持时间敏感以太网、极丰富外设接口,完美实现了其所需的高安全性、高实时性和复杂的外设接口特性要求,为电力设备的“信息化”、“智能化”贡献国产“芯”力量。

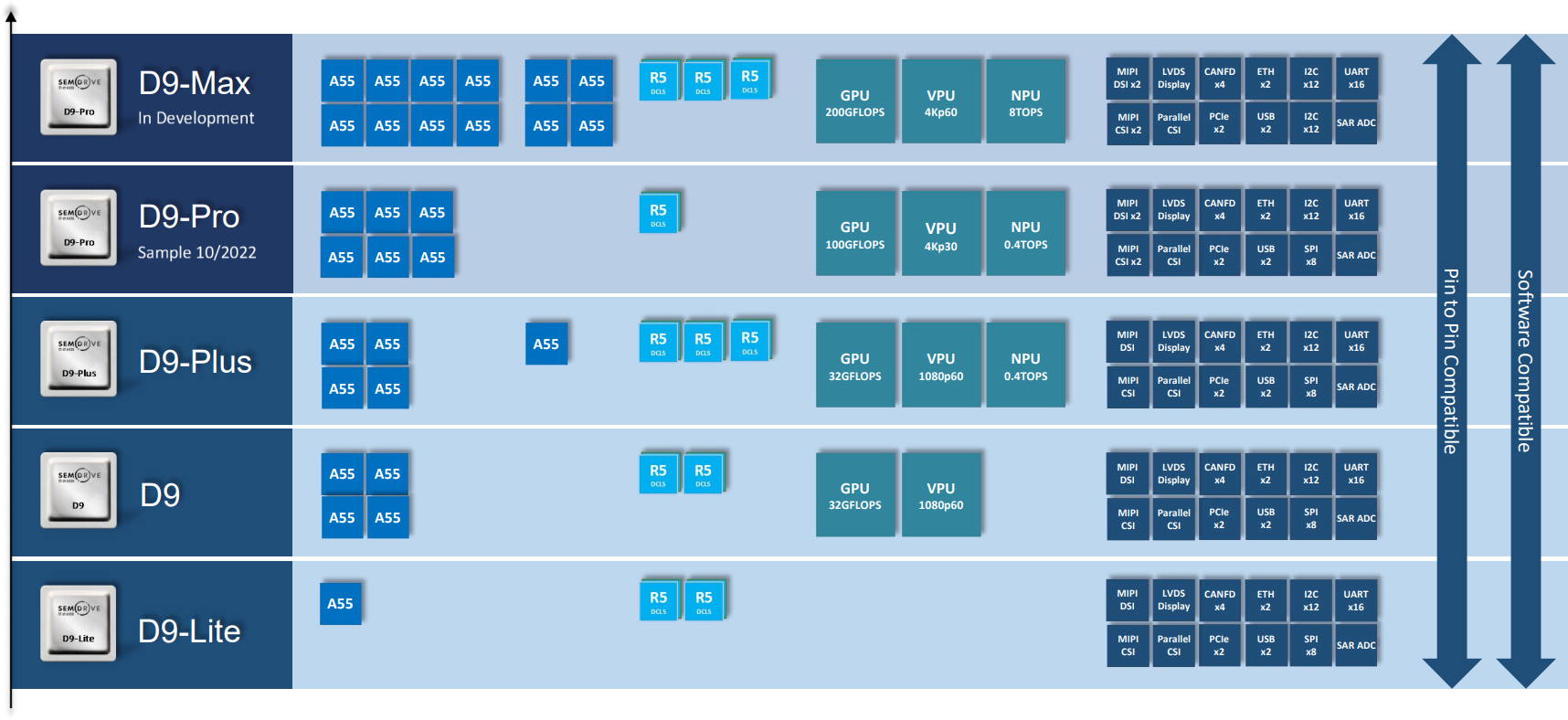

D9系列主要型号参数对照表
